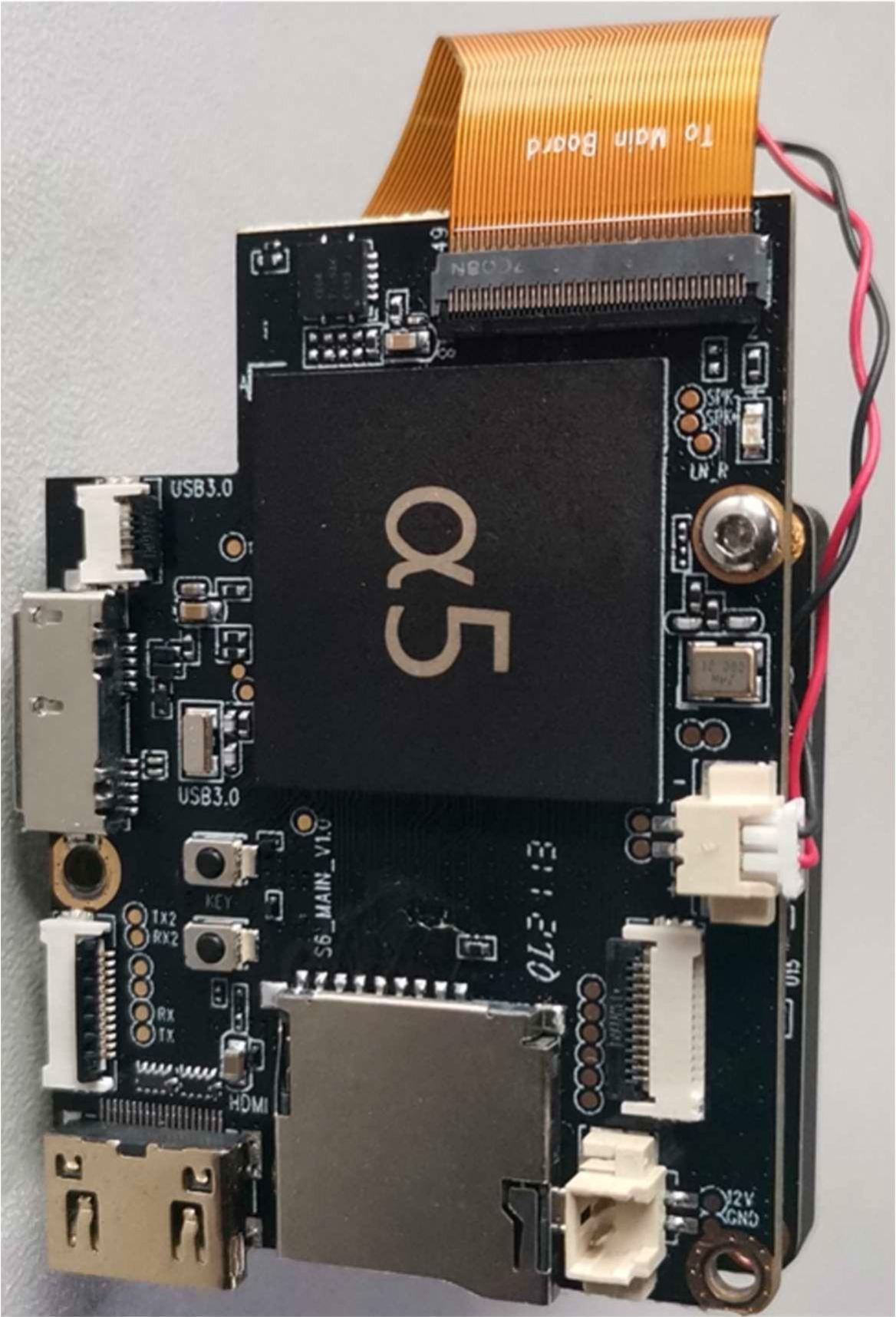

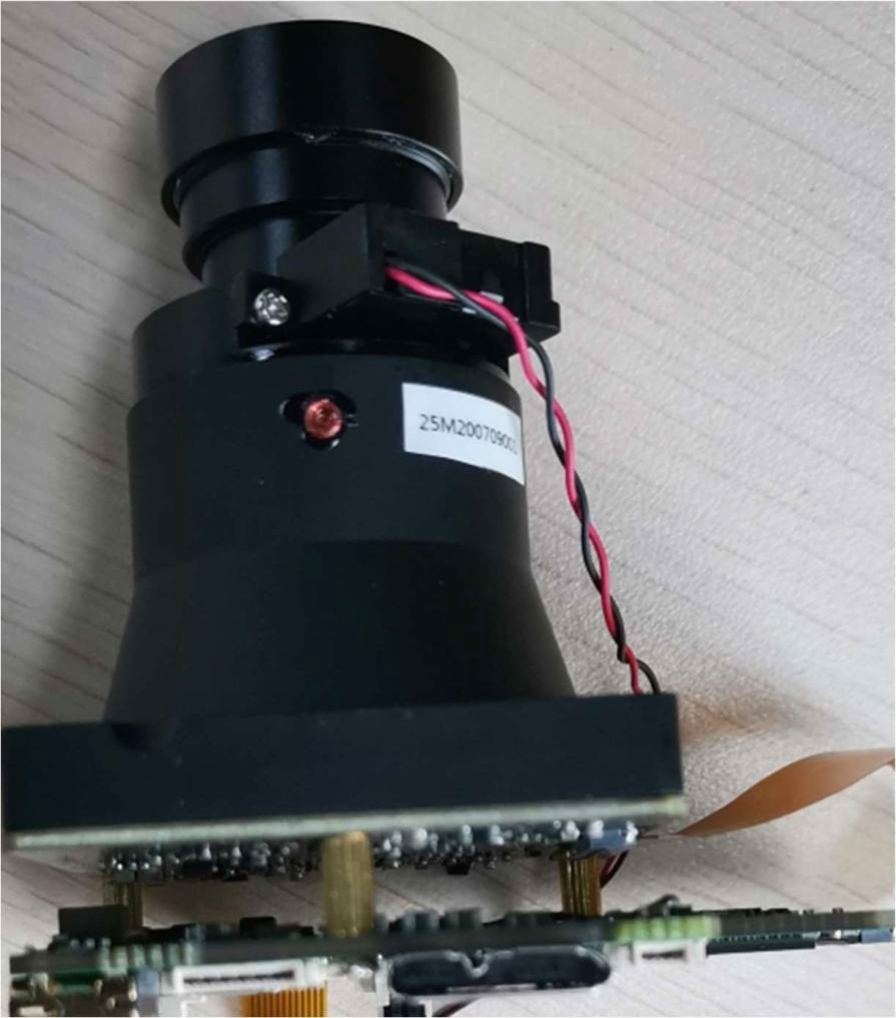

IMX571-HDMI接口模组

一、产品特点：

• 采用IMX571，1.8英寸COMS
• 有效像素为6252*4168
• 像元大小3.6u

二、模组使用说明：

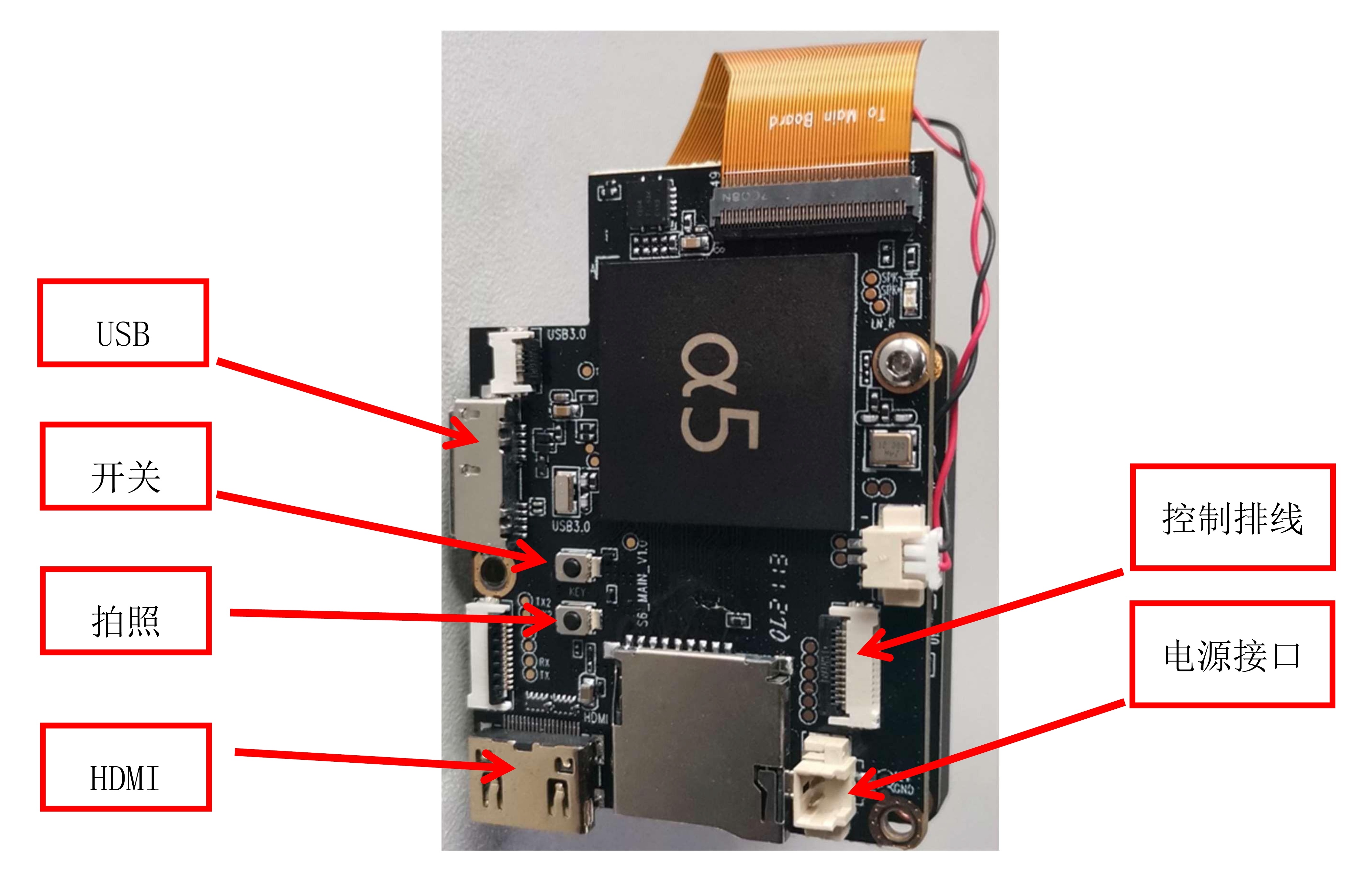

• 相机供电： 12V ~24V，上 图中的电源接口或控制排线接口均可
• 开机信号：高电平，+3. 3V/5V200ms以上有效，开机后蓝灯低频闪烁，开机完成，开机完成后需恢复低电平状态。
• 关机信号：高电平，+3. 3V/5V, 1.5S以上
• 拍照信号： +3. 3V/5V100ms以上宽度负脉冲,推荐使用120ms 150ms
• 备注：(若需上电开机功能，请于定单上或出货前说明)
• 反馈信号：接PPK时使用，支持(3.3V低电平下降沿有效，脉宽约100ms )用以记录拍照的准确时间点。
• 串口通讯：时钟/GPS信息/姿态信息的通讯及相机设置，相机状态查询等功能需写入照片exif中的信息需在反馈信号发送以后100ms内通过串口发送给相机。
• 储存说明：高速TF卡，推荐使用U3A2 或以上级TF卡。每次开机后所拍照片存储于新文件夹内。当 前架次每满10000 张相机默认再新建一一个文件夹。直到卡满(为保证最后的照片也有足够的存储空间，相机会预留少量的卡的可用空间，约200M) 。相机判断卡满后，不再执行拍照指令，不再输出反馈信号。通过串口可查询卡余量。
• 丢片查询：若相机在可拍照的间隔内(小于0. 6s)收到第二次触发信号，相机无法执行拍照，相机将记录此为丢失的照片，下一张照片的命名将跳过此未拍的照片，间隔一个序列号命名。使用者可通过被间隔的命名，找到丢片的时间点和位置点。

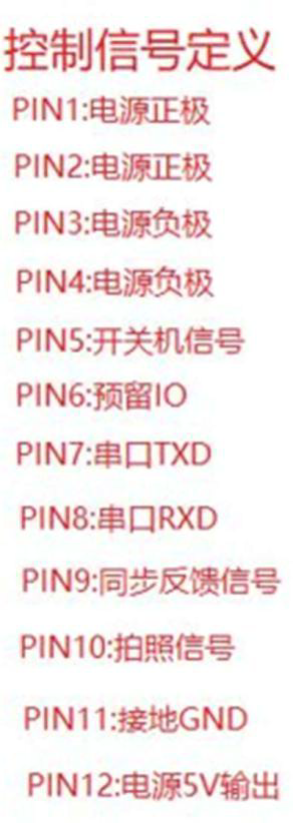

信号说明：

• PIN1^ PIN2：电源正极(电压范围12V~24V)
• PIN3 PIN4：电源负极
• PIN5：开关机信号，高电平，+3. 3V/5V 200ms 以上有效，开机后蓝灯低频闪烁，开机完成，开机完成后需恢复低电平状态。, 关机有效时间1. 5S.
• PIN6：预留GPI0
• PIN7：串口TXD, 修改相关设备参数(3.3V电平)
• PIN8：串口RXD, 修改相关设备参数(3.3V 电平)
• PIN9：反馈信号，拍照同步反馈，输出TTL3. 3V低电平下降沿有效，脉宽约100ms
• PIN10：拍照信号:触发相机拍照，TL3.3' ~5V，低电平触发
• PIN11：接地信号
• PIN12：电源输出5V 200mA

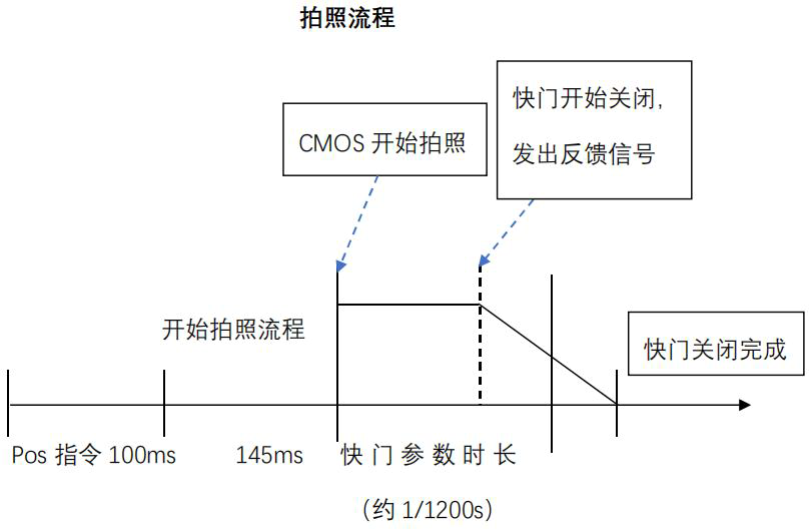

Pin9反馈信号流程说明：

1. Pos发出拍照指令脉冲宽度120ms
2. 相机接收完120ms 的拍照脉冲后，开始拍照流程
3. CMOS开始执行拍照
4. 快门开始关闭，同时 发出反馈信号
5. 快门关闭完成

三、规格

拍摄效果图

放大数倍后字体、行人车辆依旧清晰可见

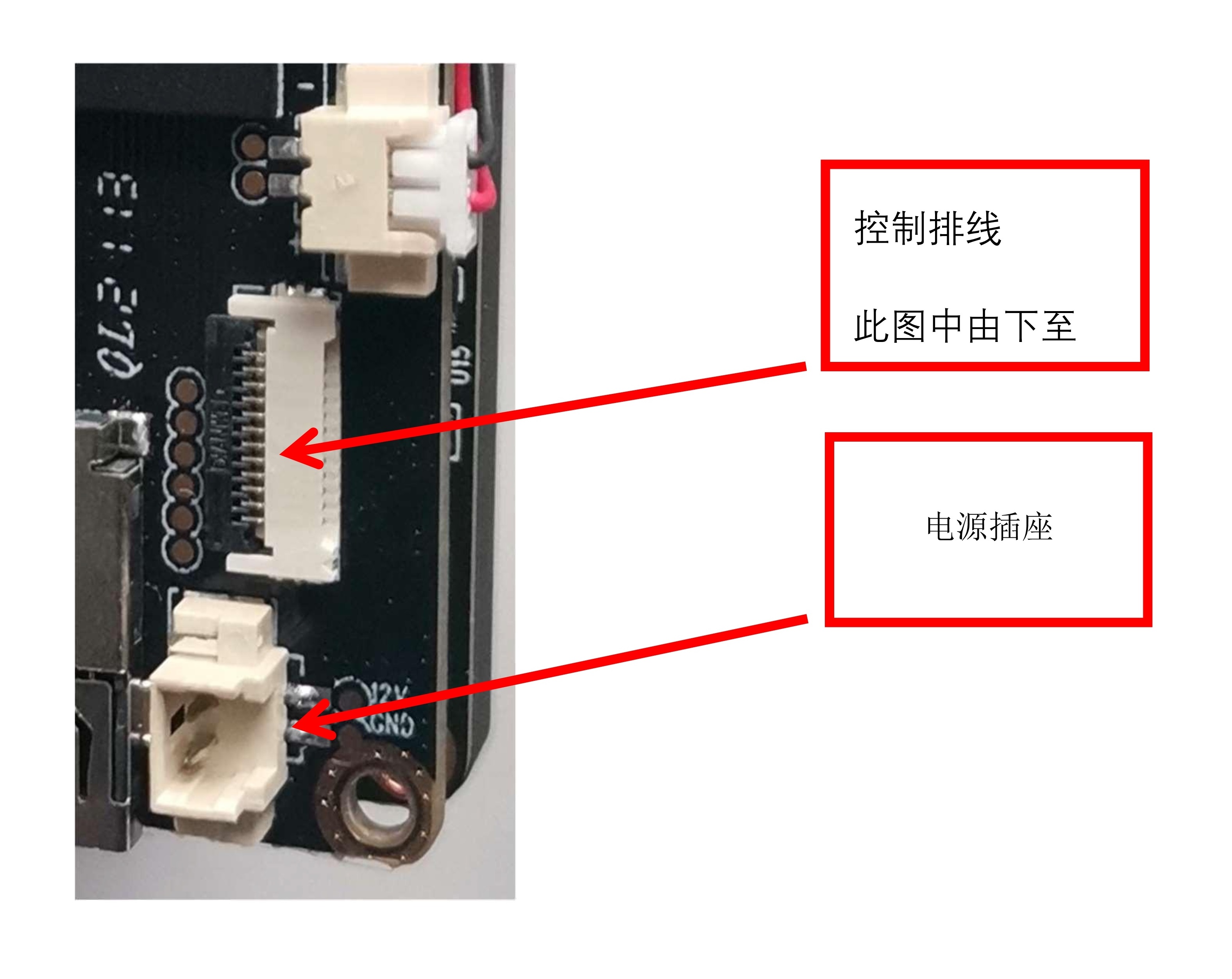

注：相机排线安装方向如下图（不可反向安装，避免PCB烧毁
